SOG

De meeste onder jullie zullen wel weten wat een SOG is, voor diegene die dit niet weten, een SOG is niet meer of minder dan een afzuig installatie voor de toilet cassette. Deze zijn natuurlijk kant en klaar te koop voor het type toilet cassette dat je hebt maar je kan het ook maken voor minder dan 10€ zoals ik heb gedaan.

Wat heb je nodig,  een ventilator, een schakelaar, een slang of darm afhankelijk of je Vlaming of Nederlander bent :) en verder nog wat elektriciteit draad en bij voorkeur ook nog extra een zekering.

Ik ben begonnen met de behuizing van de ventilator te tekenen en vervolgens te printen met een 3D printer, het gebruikte materiaal is PETG.

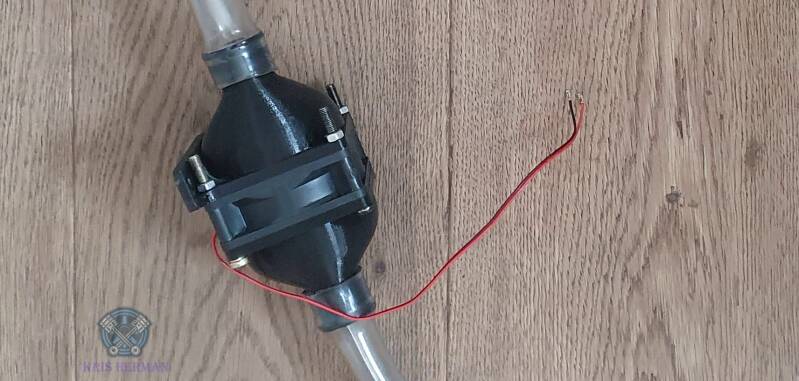

Na het printen zit het er dan zo uit...

De gebruikte boutjes zijn tijdelijk, de M5 bouten die ik had in RVS waren net te kort en heb hiervoor andere besteld en zal deze dus vervangen zodra ze in mijn bezit zijn maar ik wou dit project al verder kunnen uit werken

Voor op de cassette zelf heb ik een nieuwe dop geprint, dat is niet echt noodzakelijk en je kan ook gewoon een gat boren in de bestaande om zodoende de slang/darm op vast te maken maar ik heb gekozen om deze intakt te laten en een geprinte versie te gebruiken.

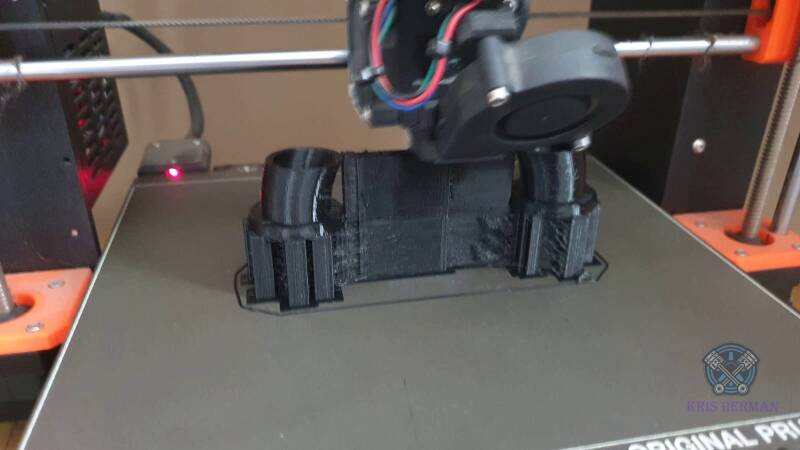

De U bocht aan het printen

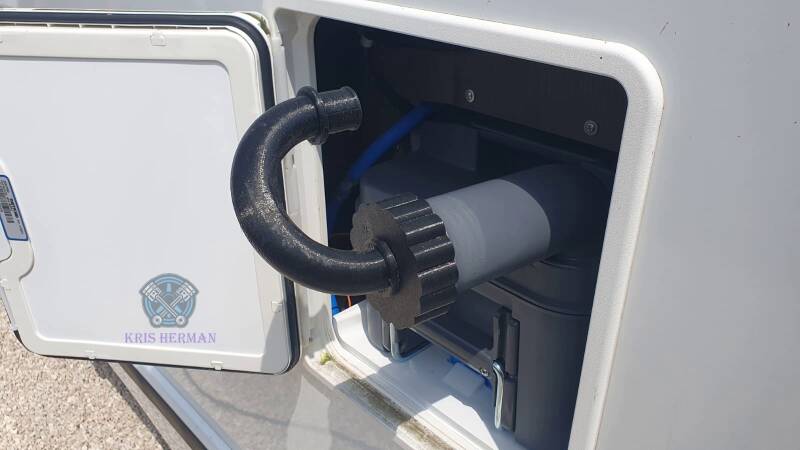

Hieronder de geprinte dop met U bocht voor aansluiting van de afzuigslang

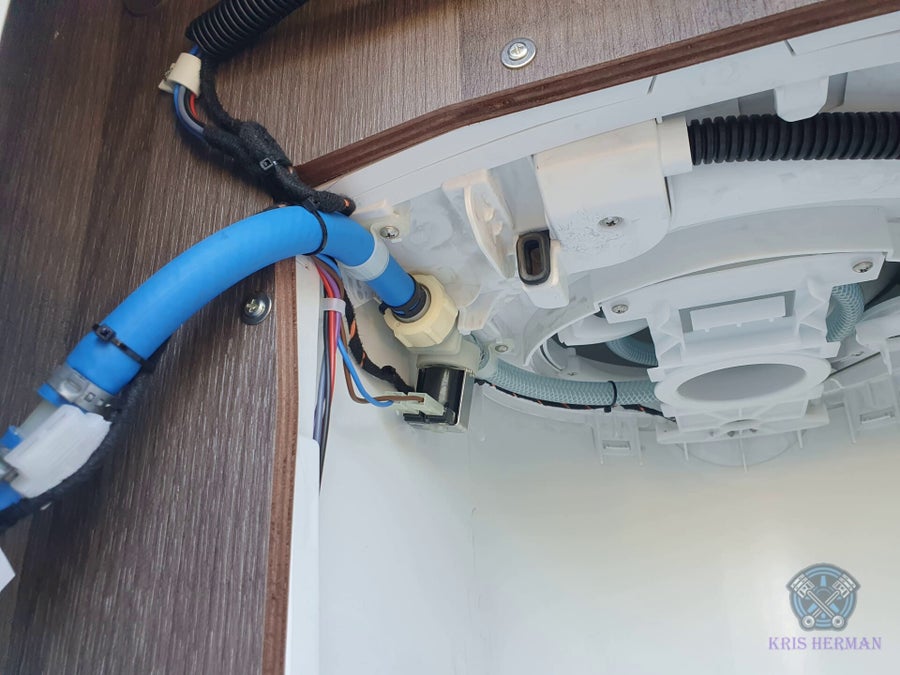

Voor het contact heb ik , vind ik persoonlijk, een veel betere en nettere oplossing gekozen dan de meeste DIY filmpje op YouTube. Men gaat vanalles fabriceren met alu beugels enz... zodat het na montage net een mecano lijkt. Goed deze oplossing van mij vergt net iets meer werk en en je moet de toilet pot losmaken om het contact op de juiste plaatst te kunnen monteren en af testellen maar het resultaat is oem waardig. Je zit dus niets als je gewoon in de cassette opening kijkt.

Ik zou zeggen, zoek de schakelaar :)

12V stroom kun je heel makkelijk aftakken, ik heb hiervoor gekozen om er een extra 2A  zekering tussen te plaatsen. Uiteraard voorzien van een label.

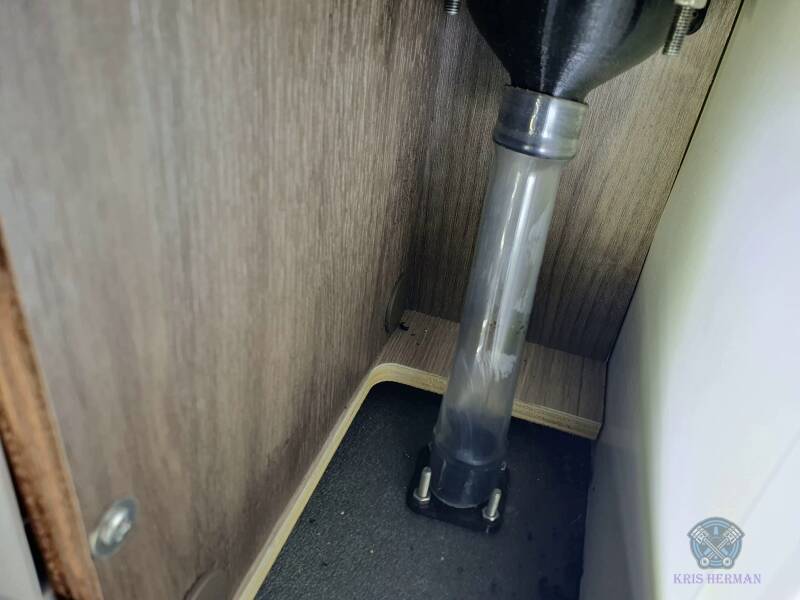

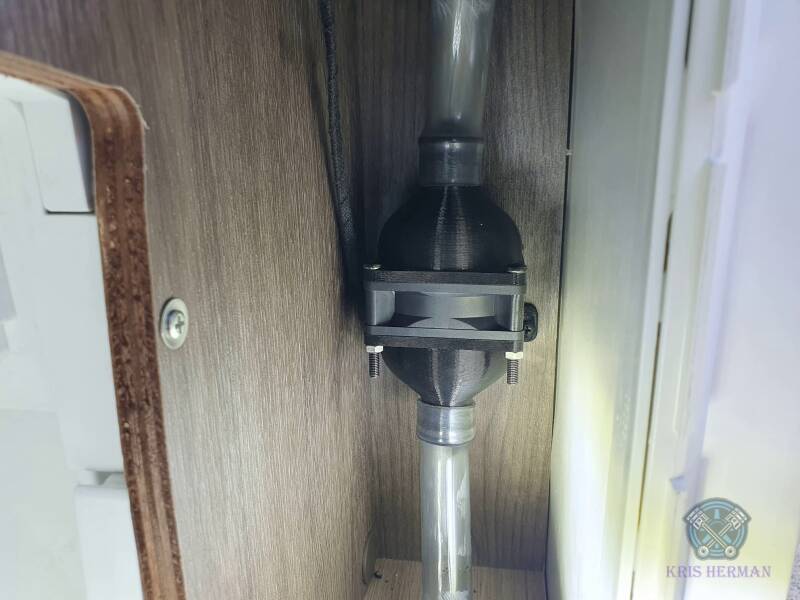

De SOG gemonteerd en de doorvoer naar buiten is gemaakt. De toekomst zal uitwijzen of ik hier nog een actief koolfilter ga achter zetten of niet. Dit filter is misschien wel aangewezen als je op een camping gaat staan maar dat doe ik nooit.

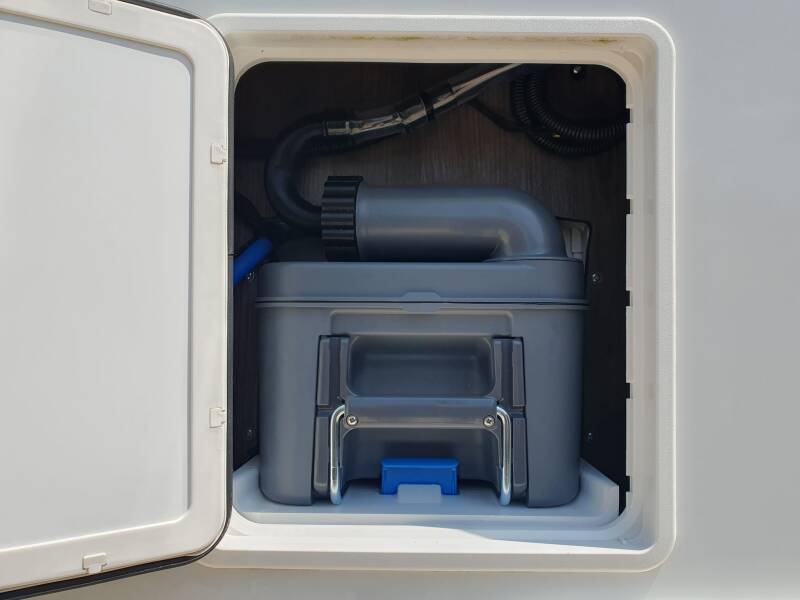

Het eindresultaat

Dus zoals gezegd wacht ik nu nog op de gepaste RVS boutjes en dan zal ik het geheel ook helemaal afkitten en komt er aan de onderzijde in de wielkast ook nog een slang/darm die tot aan de bodem van de camper zal doorlopen. Maar voorlopig werkt de SOG zoals het behoort te werken en kunnen we hem ondertussen ook al gebruiken.
