Vuilwaterkraan "Geautomatiseerd"

Ik heb de bestaande schuifkraan aangepast zodat deze elektrisch kan bediend worden.

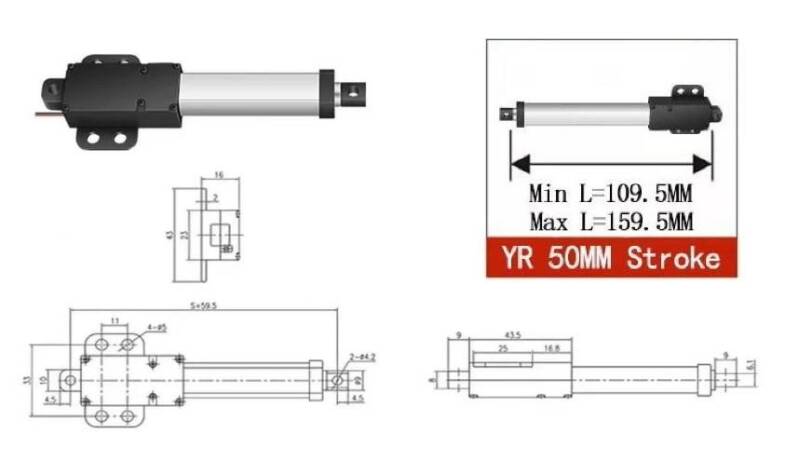

Hiervoor heb ik een 12V mini actuator gebruikt van 150Nm en dit is ruimschoots voldoende, had met de helft ook al gekund maar de prijzen zijn idem dus liever wat overschot.

Hier heeft U een idee hoe klein de actuator is.

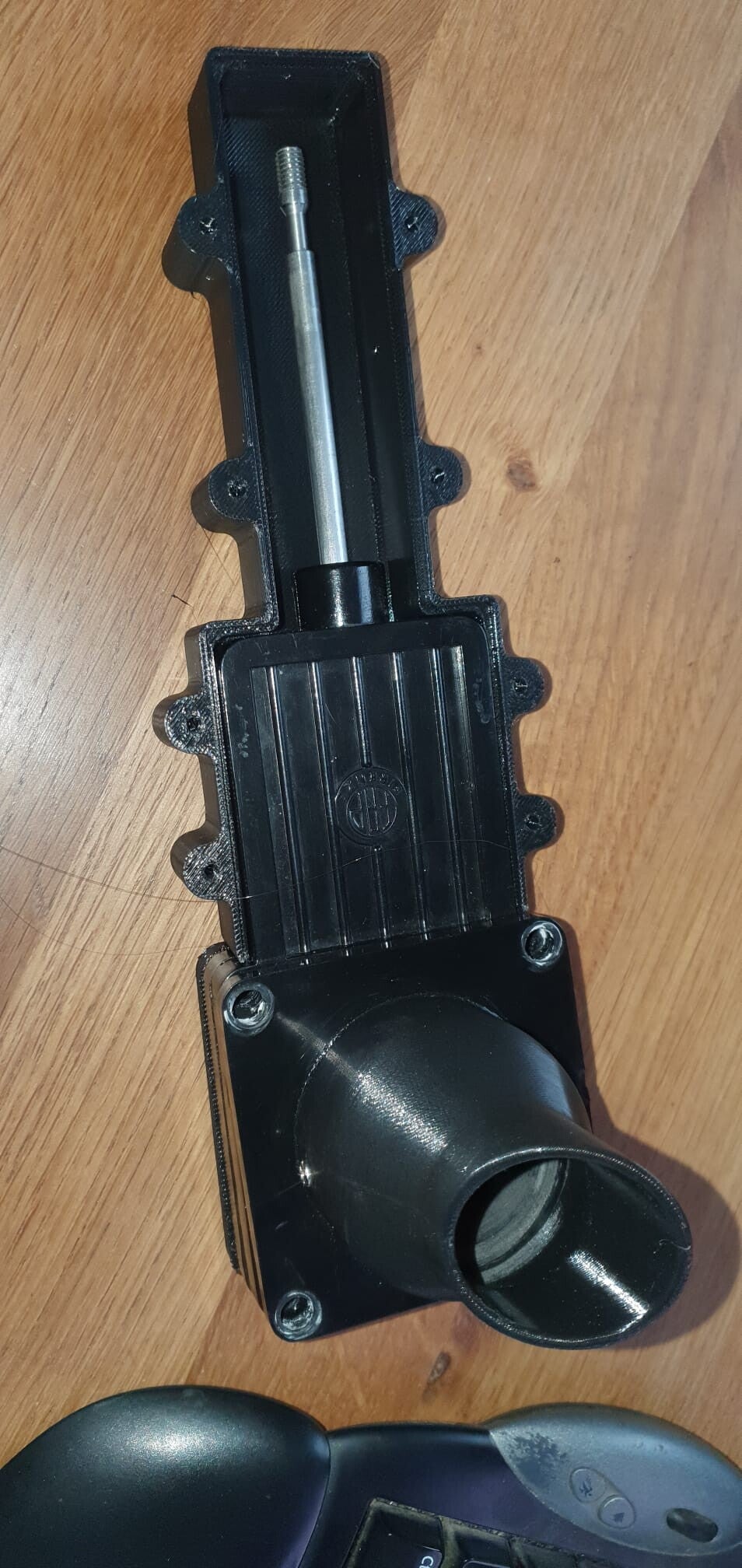

De actuator is IP60 en zou dus "waterbestendig" moeten zijn maar voor het zekerste heb ik toch een behuizing geprint zodat stof en ander vuil ook geen invloed kan hebben op de werking ervan.

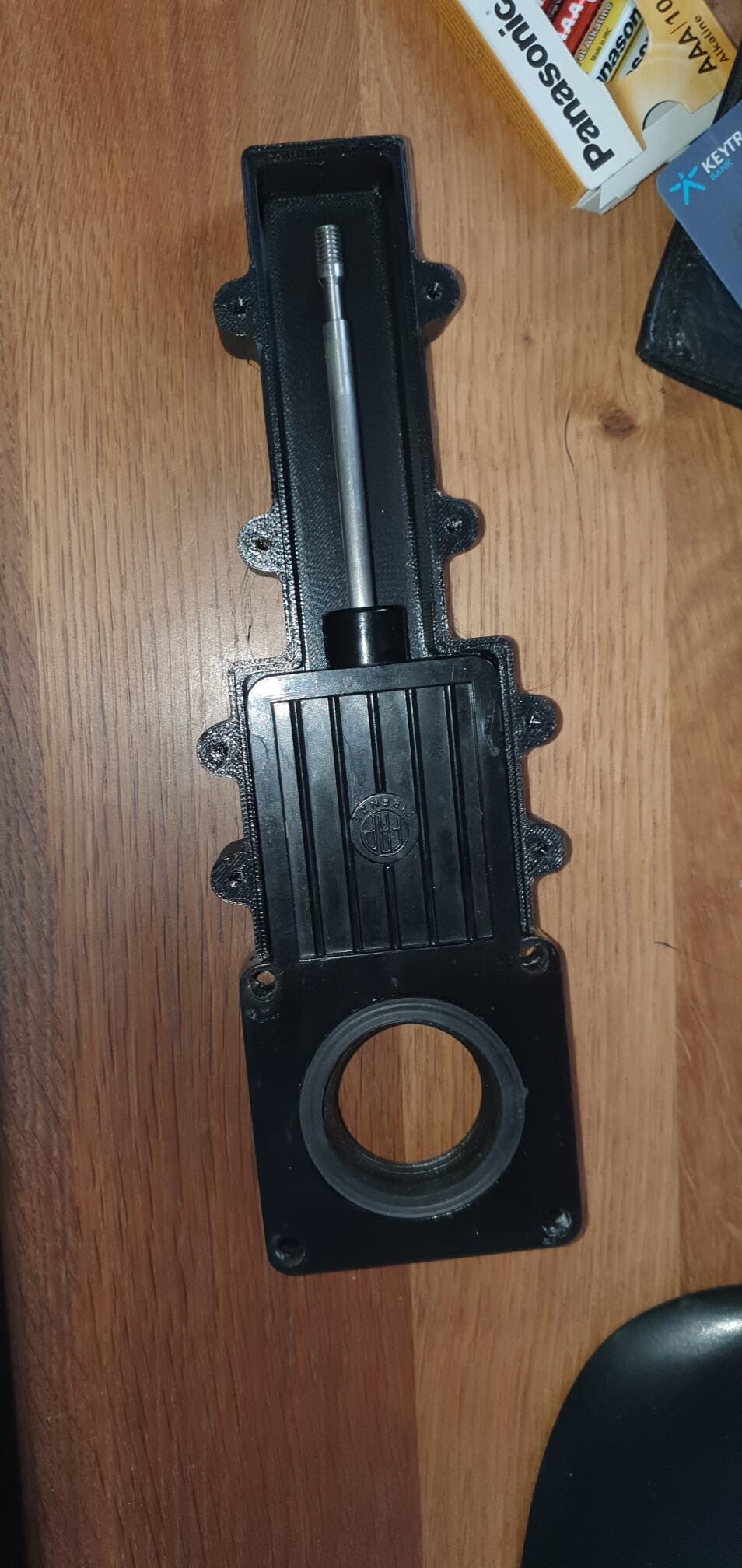

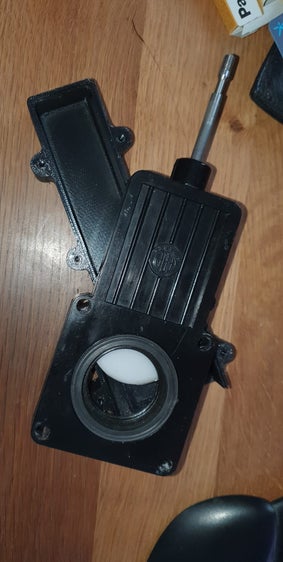

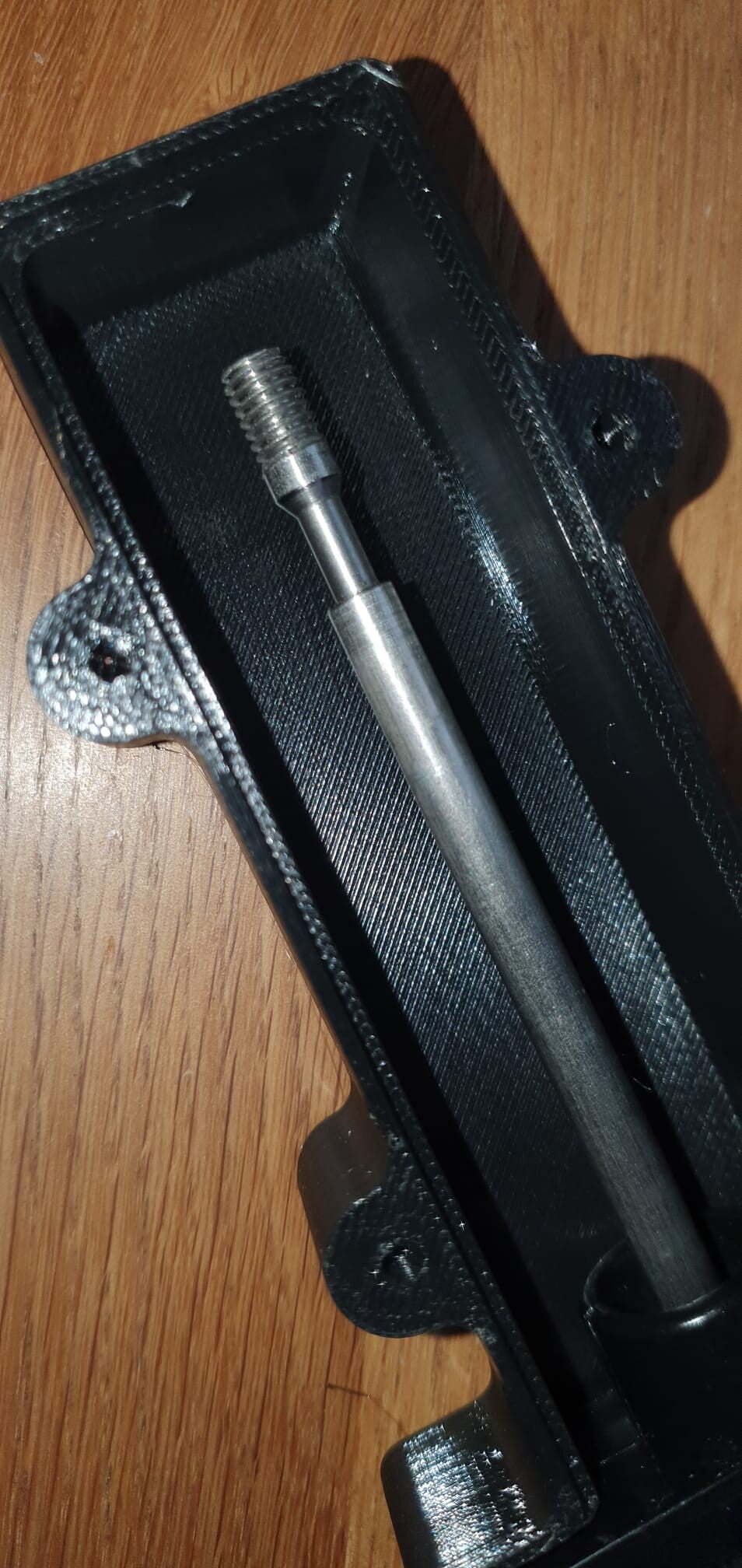

De stang van de kraan heb ik voorzien van M6 schroefdraad, dan kon ik daar een aangepast stuk voor maken zodat de actuator deze kan bedienen.

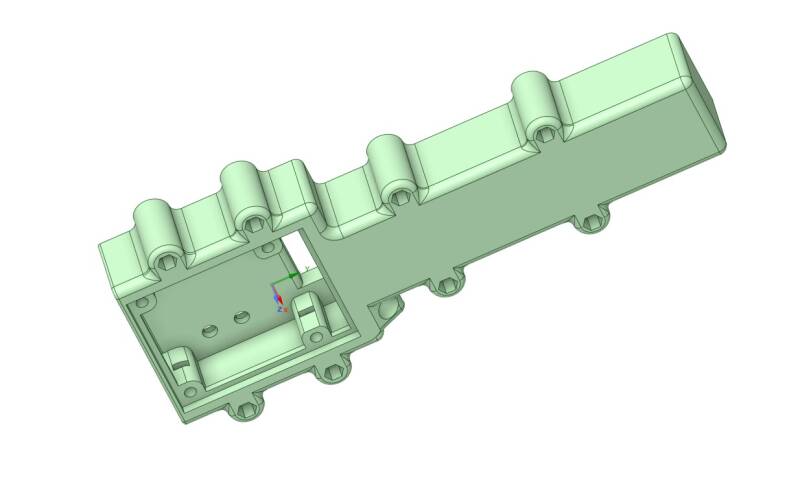

De behuizing van de actuator heb ik zo gemaakt dat bij een eventueel defect de kraan en afdichting gewoon gemonteerd kan blijven. De onderzijde van de behuizing kan dus apart worden gedemonteerd zodat je enkel de actuator zou kunnen vervangen indien nodig. Ook de elektrische verbinding is door middel van een apart luikje toegankelijk.

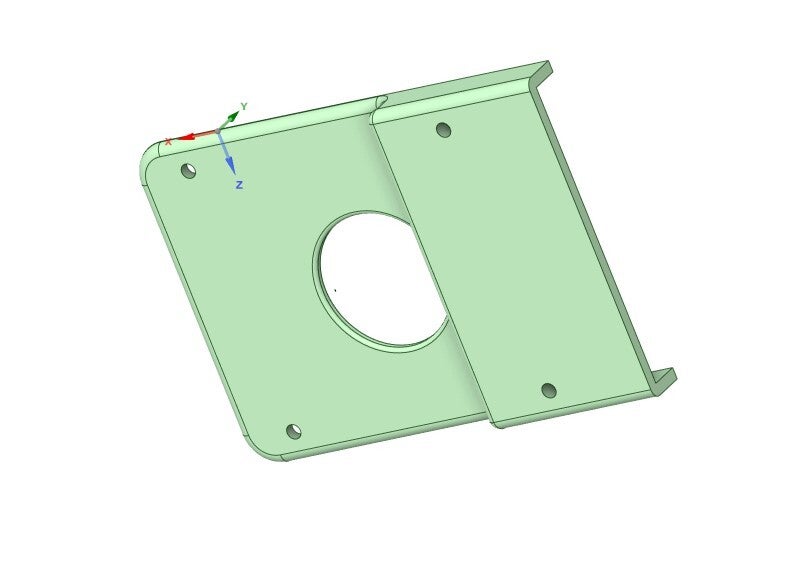

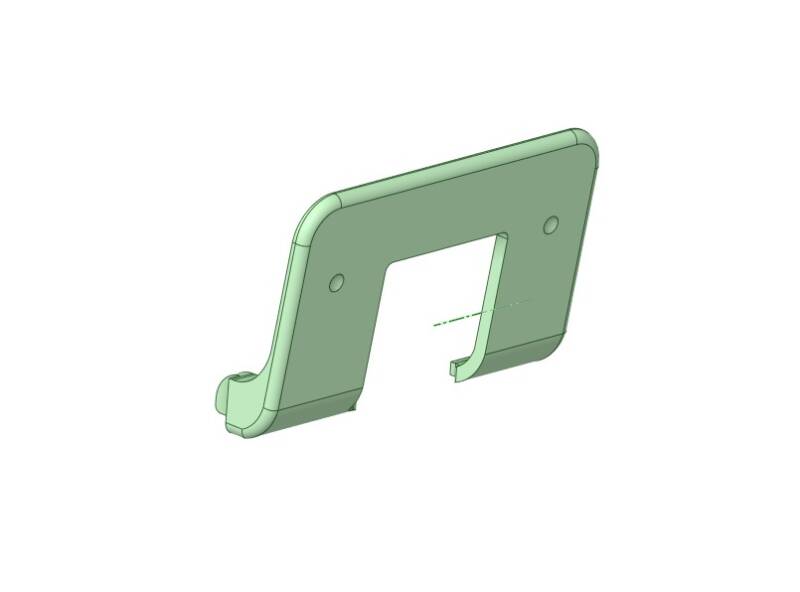

Nieuwe afdek plaatjes maken het geheel af.

In werking .....
